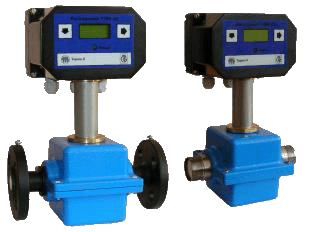

„РЭМ-02“

Электромагнитные расходомеры
РЭМ-02
Область применения
Расходомеры электромагнитные „РЭМ-02“ (далее - расходомеры), предназначенные для измерения расхода и (или) объема любой неагрессивной жидкости с удельной электропроводимостью от 0,02 до 10 См/м и температурой от 5 до 150 °С. Область применения: - промышленность, ЖКХ, административно-бытовые и другие объекты, использующие учет воды, технологические линии, расходомерные установки, и др. Расходомеры, в зависимости от области применения, пределов погрешности и диапазона измерения изготавливаются трех модификаций: РЭМ-02-1, РЭМ-02-2, РЭМ-02-3. РЭМ-02-1 – для коммерческого учета количества воды (теплоносителя), а также в комплекте с тепловычислителями, для учета количества тепловой энергии в жилых домах, промышленных, административно-бытовых и других объектах имеющих закрытые и открытые системы теплоснабжения. РЭМ-02-2 – в качестве технологических и для коммерческого учета количества жидкости; РЭМ-02-3 – в качестве эталонных, для работы в составе расходомерных установок. Расходомеры, в зависимости от исполнения, обеспечивают индикацию и архивирование параметров, приведенных в таблице.
Принцип работы
В приборах применяется оправдавший себя магнитно-индукционный принцип измерения расхода, основанный на явлении электромагнитной индукции, т.е. наведения в потоке жидкости, движущейся в поперечном магнитном поле, разности потенциалов, пропорциональной средней скорости потока.
Технические данные и характеристики
  • 1. Диапазон температур измеряемой среды:
    • – РЭМ-02-1 - 5…150°С;
    • – РЭМ-02-2 - 5…90°С;
    • – РЭМ-02-3 - 5…40°С.
  • 2. Степень защиты оболочки расходомера соответствует IP65, категория 2 по ГОСТ 14254.
  • 3. Пределы измерения расхода жидкости в зависимости от модификации расходомеров и диаметра условного прохода ППР приведены в таблице.
  • 4. Пределы допускаемой относительной погрешности измерения расхода:
  • 4.1. Частотный выход:
    • – РЭМ-02-1: ±1% в диапазоне расхода 1…100% от Qмах и ±(0,01×Qмах/Q)% в диапазоне 0,5…1% от Qмах;
    • – РЭМ-02-2: ±0,5% в диапазоне расхода 2…100% от Qмах и ±(0,01×Qмах/Q)% в диапазоне 1…2% от Qмах;
    • – РЭМ-02-3: ±0,25% в диапазоне расхода от Qмin до Qмах.
  • 4.2. Импульсный выход:
    • – РЭМ-02-1: ±1% в диапазоне расхода 1…100% от Qмах и ±(0,01×Qмах/Q)% в диапазоне 0,5…1% от Qмах;
    • – РЭМ-02-2: ±0,5% в диапазоне расхода 2…100% от Qмах и ± (0,01×Qмах/Q)% в диапазоне 1…2% от Qмах.
  • 4.3. Токовый выход:
    • – РЭМ-02-1: ±1% в диапазоне расхода 1…100% от Qмах и ± (0,01×Qмах/Q)% в диапазоне 0,5…1% от Qмах;
    • – РЭМ-02-2: ±0,5% в диапазоне расхода 2…100% от Qмах и ± (0,01×Qмах/Q)% в диапазоне 1…2% от Qмах.
  • 5. Расходомеры имеют последовательный интерфейс RS485 для подключения к внешнему устройству, снятия накопленной информации и организации системы автоматизированного сбора данных и регулирования.
  • 6. Расходомеры модификаций РЭМ-02-1 и РЭМ-02-2 могут иметь или импульсный или частотный выход, а модификация РЭМ-02-3 имеет только частотный выход, пропорциональный расходу, с полным диапазоном 0…10000 Гц.
  • 7. Расходомеры модификаций РЭМ-02-1 и РЭМ-02-2 могут иметь канал измерения температуры (ТСП 500) (опционально).
  • 8. Расходомеры модификаций РЭМ-02-1 и РЭМ-02-2 могут иметь канал измерения избыточного давления (4-20 мА) (опционально).
  • 9. Расходомеры модификаций РЭМ-02-1 и РЭМ-02-2 могут иметь токовый выход 0-20 или 4-20 мА пропорциональный расходу.
  • 10. Расходомеры обеспечивают сохранение архивных значений и запpогpаммиpованных данных в энергонезависимой памяти в течении 6 лет в случае пропадания сетевого питания.
  • 11. Электрическое питание осуществляется от источника постоянного или переменного тока напряжением от 20,4 до 27,6 В, частотой (50 ± 1) Гц.
  • 12. Присоединение расходомеров к трубопроводу – фланцевое (РЭМ-02-3, dy=5мм - муфтовое). Присоединительные фланцы по ГОСТ 12820, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815.
...................................
„ТЭРМ-02“
„РЭМ-01“
„РЭМ-02“
...................................
„РЭМ-02“
Наименование параметраИсполнение расходомера
РЭМ-02-1РЭМ-02-2РЭМ-02-3
Объемный расход воды, м3+++
Накопленный объем воды, м3+++
Измеренное значение температуры, °С++-
Измеренное значение давления, МПа++-
Среднечасовые, среднесуточные и среднемесячные значения параметров объемного расхода воды+++
Календарь с указанием года, месяца, числа, часа, минут и секунд+++
Время работы прибора, ч+++
Индикация самодиагностики+++
Пределы измерения расхода жидкости
Ду, ммДиапазон расхода, м3
РЭМ-02-1РЭМ-02-2РЭМ-02-3
QмinQмaxQмinQмaxQмinQмax
5----0,030,6
150,036,00,055,00,255,0
250,08517,00,1717,00,8517,0
320,1530,00,330,01,530,0
500,360,00,660,03,060,0
800,8160,01,6160,08,0160,0
1001,25250,02,5250,012,5250,0
