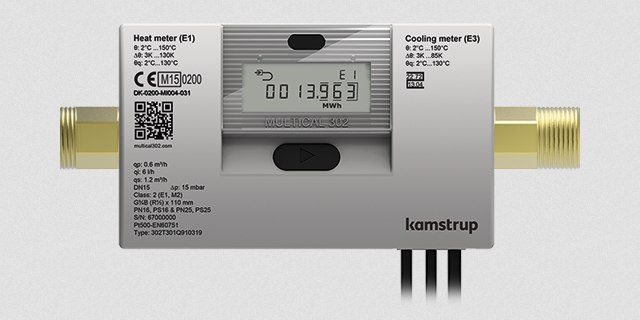

Универсальный счетчик тепла и холода теплосчетчик Kamstrup MULTICAL 302

Минимальные габариты теплосчетчика Kamstrup MULTICAL® 302 позволяют устанавливать этот универсальный теплосчетчик (счетчик тепла и холода) в любых условиях. При установке в очень стесненных условиях счетчик Kamstrup MULTICAL можно повернуть в положение, удобное для считывания показаний дисплея.

Прочный металлический датчик расхода MULTICAL 302 выдерживает рабочие температуры до 130°C, надежно защищен от конденсата и может использоваться в системах с давлениями PN16 и PN25.

Датчик расхода, разработанный с использованием уникальной ультразвуковой технологии Kamstrup, обеспечивает очень долгий срок службы даже с теплоносителем, содержащим магнетит.

MULTICAL® 302 состоит из ультразвукового датчика расхода, электронного индикаторного блока и пары датчиков температуры Pt500. Эти компоненты калибруются по отдельности, собираются в единый прибор учета тепла, охлаждения или комбинированный счетчик тепла/холода, части которого нельзя отделять друг от друга.

Счетчик тепла имеет встроенный архиватор, сохраняющий все регистры за последние 960 часов, 460 суток, 24 месяца и 15 лет.

При монтаже счетчик можно программировать для установки в подаче или обратке. Кроме того, единица измерения и разрешение при ее отображении, дата/время и адрес M-Bus могут легко выбираться нажатием кнопки без использования специальных приспособлений.

Kamstrup MULTICAL® 302 может иметь модуль проводного M-Bus с кабелем 1,5 м, подключенным на заводе или модуль беспроводного M-Bus, работающий в режимах C1 или T1 OMS согласно EN 13757-3.

Модуль M-Bus гальванически развязан и поддерживает автоматический выбор скорости 300/2400 Бод,первичную/вторичную адресацию и детекцию коллизий. Потребление тока не превышает 1 единицу нагрузки, отдельно читаются регистры тепла и охлаждения.

Беспроводная связь (беспроводной M-Bus) соответствует Европейскому стандарту EN 13757-4, телеграмма данных конфигурируется для режимов C1 или T1 OMS.

Брошюра Kamstrup MULTICAL® 302 (pdf, 4.8 MB)

Измерение расхода – MULTICAL® 302 вычисляет текущий расход каждые четыре секунды или каждые две секунды в зависимости от конфигурации.

Измерение мощности – Kamstrup MULTICAL® 302 вычисляет текущую мощность используя текущий расход теплоносителя и разность температур, измеренную при последней интеграции. Текущая мощность обновляется на дисплее каждые 32 или 8 секунд в зависимости от конфигурации.

Максимальная мощность и расход – MULTICAL® 302 регистрирует максимальные значения мощности и расхода за месяц и за год. Регистрируемые значения можно считать через коммуникационные порты или с дисплея в режиме «Tech loop».

Все максимальные значения вычисляются как наибольшие средние значения ряда вычислений текущих мощности и расхода. Период усреднения, используемый при вычислениях, выбирается в диапазоне 1...1440 минут.

Измерение температур – температуры подачи и обратки измеряются с помощью точно подобранной пары двухпроводных термометров сопротивления Pt500.

Измерительный контур имеет аналого-цифровой преобразователь высокого разрешения с диапазоном температур от 0,00°C до 155,00°C.

Дополнительно к текущим значениям температур, используемым при вычислении энергии, могут отображаться также среднемесячные и среднегодовые температуры.

Функции дисплея. Теплосчетчик Kamstrup MULTICAL® 302 оснащен четким ЖК-дисплеем, имеющим 8 знаков, поле единиц измерения и информации. При отображении энергии и объема используются 7 знаков и соответствующие единицы измерения, 8 знаков используются при отображении, например, номера счетчика.

Главным показанием дисплея Kamstrup является накопленная энергия. При нажатии кнопки дисплей начинает показ других параметров. Дисплей автоматически возвращается к показу энергии через 4 минуты после последнего нажатия кнопки, далее еще через 4 минуты при отсутствии нажатия кнопки дисплей гаснет, переходя в режим энергосбережения.

Счетчик имеет четыре режима дисплея для различных ситуаций: User loop, Tech loop, Setup loop, Теst loop. Дисплей может одновременно находиться только в одном режиме.

Архивы данных. Ramstrup MULTICAL® 302 имеет постоянную память (EEPROM), в которой сохраняются архивные значения. Счетчик имеет следующие архивы:

  • Годовой архив. Глубина архива 15 лет;
  • Помесячный архив - 24 месяца;
  • Посуточный архив - 460 суток;
  • Почасовой архив - 960 часов;
  • Архив инфо кодов - 50 событий (Инфо код и дата), 36 событий можно вывести на дисплей;
  • Архив конфигурации - 25 изменений конфигурации (новая конфигурация и дата).

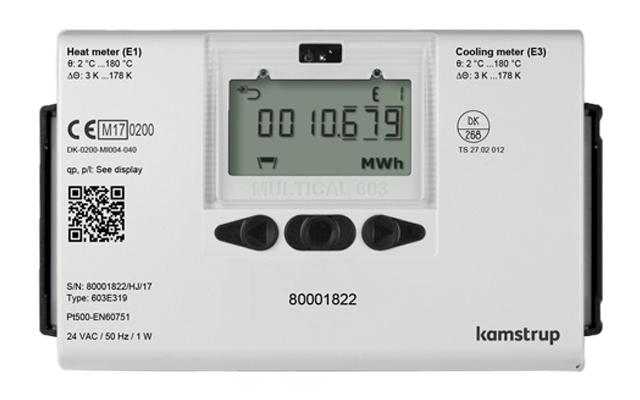

Счетчик тепла и охлаждения вычислитель Kamstrup MULTICAL® 603

– Первый plug-and-play счетчик на рынке. Имеет встроенную функцию автоматического определения цены импульса расходомеров, которая делает возможным замену ULTRAFLOW® без ручной перенастройки вычислителя. Это повышает гибкость в применении и позволяет держать на складе только один тип вычислителя, совместимого со всеми ультразвуковыми расходомерами Kamstrup.

Kamstrup MULTICAL® 603 — это универсальный вычислитель, который может использоваться в составе теплосчетчика, счетчика охлаждения или комбинированного счетчика тепла и охлаждения с одним или двумя датчиками расхода, с парой или с тремя датчиками температуры. Счетчик предназначен для измерения энергии практически во всех видах тепловых установок, где в качестве энергоносителя используется вода.

Помимо измерения отдаваемой и поглощаемой энергии в открытых и закрытых системах теплоснабжения, MULTICAL® 603 может использоваться для контроля утечек, постоянного мониторинга рабочих параметров, в качестве ограничителя мощности и расхода путем управления задвижками.

Согласно определениям стандартов EN 1434 и MID, теплосчетчик MULTICAL® 603 может быть классифицирован как «вычислитель», имеющий самостоятельное одобрение типа и поверяющийся отдельно, он может поставляться либо как отдельный вычислитель, либо как комплектный теплосчетчик с установленными датчиками температуры и датчиками расхода в соответствии с требования заказчика.

Вычислитель Kamstrup MULTICAL® 603 имеет 2 входа для датчиков расхода, которые могут использоваться для подключения как электронных, так и механических датчиков. Значение цены импульса может программироваться от 0,001 до 300 импульсов/литр, вычислитель может работать со всеми типоразмерами датчиков расхода с номиналами от 0,6 до 15 000 м3/ч. Вычислитель может поставляться как с гальванически связанными, так и изолированны-ми входами датчиков расхода.

Измеренная тепловая энергия и/или энергия охлаж-дения могут отображаться в кВт/ч, МВт/ч, ГДж или Гкал, все в виде семи- или восьми значащих цифр и единицы измерения. Дисплей специально разработан для длительной эксплуатации и резкого, контрастного изображения в широком температурном диапазоне. Кроме того, Kamstrup MULTICAL® 603 может поставляться в варианте с подсветкой дисплея (тип 603-F).

Технические данные Kamstrup MULTICAL® 603 (pdf, 3.7 MB)

Брошюра Kamstrup MULTICAL® 603 (pdf, 1.8 MB)

Функция автоматического определения цены импульса расходомеров удобна, когда вам необходимо заменить только расходомерную часть, без замены вычислительного блока. MULTICAL® 603 автоматически определит цену импульса нового расходомера и самостоятельно изменит свои настройки без специальных инструментов и вмешательства технических специалистов. Такая способность к перенастройке сохранит ваши ресурсы, деньги и позволит избежать ненужных затруднений.

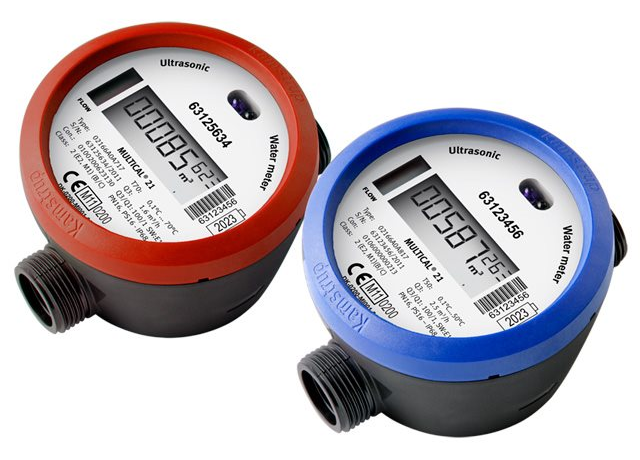

Водосчетчик Kamstrup MULTICAL® 21 для поквартирного учета

Умный водосчетчик Kamstrup MULTICAL® 21 – ультразвуковой компактный счетчик для измерения расхода холодной и горячей воды в коттеджах, многоэтажных жилых домах и небольших объектах коммерческой недвижимости.

Ультразвуковой принцип измерения гарантирует отличную точность и надежность. В его основе лежит транзитно-временной метод, а все измерения, вычисления и передача информации контролируется специально разработанным электронным устройством.

Счетчик воды Kamstrup MULTICAL не имеет движущихся частей, поэтому MULTICAL® 21 практически не подвержен износу и нечувствителен к загрязненной воде.

Электроника счетчика помещена вгерметичную камеру без воздуха, что предотвращает повреждение электроники влажностью.

Таким образом конденсация влаги между стеклом корпуса счетчика и дисплеем не возникает. Счетчик воды влагозащищен и прошел испытания по классу IP68, поэтому подходит для установки в колодцах.

Водосчетчик MULTICAL® 21 прост для установки в существующих системах, может устанавливаться горизонтально и вертикально в любых условиях. Информация о водопотреблении может считываться непосредственно с дисплея или с помощью оптического порта прибора. Кроме того, информацию можно считывать по интерфейсу Беспроводной M-Bus, который встроен в счетчик.

Уникальная комбинация качеств Водосчетчика Kamstrup MULTICAL® 21 – отличная точность, надежность и встроенный модуль радиосвязи Беспроводной M-bus – сводит годовые расходы на эксплуатацию к минимуму, снижая также расходы, связанные с возможными утечками в системах водоснабжения.

Брошюра Kamstrup MULTICAL® 21 (pdf, 4.7MB)
