Погодный регулятор потребления тепловой энергии МР-01

Погодные регуляторы потребления тепловой энергии
МР-01

Область применения

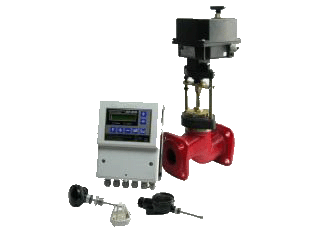

Регуляторы МР-01 предназначены для автоматического управления подачей тепла в системы отопления и горячего водоснабжения. Включают в себя: управляющий контроллер МР-01, регулирующие клапаны седельного типа КС с ЭИМ, датчики температуры, давления.

Принцип работы

Автоматическое управление расходом тепловой энергии в отопительных системах и системах горячего водоснабжения осуществляется путем преобразования сигналов с термодатчиков в цифровые значения температур и сравнения их с заданными. В зависимости от величины рассогласования, в соответствии с заложенным в программе устройства законом регулирования, вырабатывается сигнал управления электроприводом регулирующего клапана. Основой регулятора МР-01 является однокристальный микроконтроллер. Он организует работу всего прибора, производит необходимые расчеты и индикацию параметров. Для организации счета времени, сохранения необходимых данных при отключении питания сети, а также для синхронизации работы служит программно управляемый таймер и схема резервного питания на основе литиевого элемента.

Функциональные параметры

  • 1. Функции регулирования для систем ГВС:
    • – поддержание температуры горячей воды по заданной температурной уставке;
    • – поддержание температуры горячей воды по заданной температурной уставке с контролем от превышения температуры в обратном трубопроводе после подогревателя ГВС;
    • – ночное понижение температуры горячей воды по заданной программе;
    • – управление насосами ГВС (смена включения насосов основного и резервного с заданным периодом или периодическая прокрутка резервного насоса; включение / выключение насоса по заданной программе с учетом рабочих и выходных дней для каждого дня недели).
  • 2. Функции регулирования для систем отопления:
    • – регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (погодный компенсатор);
    • – снижение температуры в помещении ночью и натоп с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
    • – управление насосами отопления (смена включения насосов основного и резервного или периодическая прокрутка резервного насоса; включение / выключение насоса по датчику давления, по датчику температуры, по заданной программе);
    • – регулирование температуры теплоносителя в зависимости от температуры в помещении (пофасадное регулирование);
    • – регулирование температуры теплоносителя в зависимости от температуры наружного воздуха с контролем температуры в обратном трубопроводе и защитой системы отопления от размораживания.
Клапаны КПСС выполнены в пылебpызгозащищенном исполнении и соответствуют степени защиты IP54 по ГОСТ 14254-96, по устойчивости к воздействию темпеpатуpы и влажности окpужающего воздуха – к гpуппе С1 по ГОСТ 12997-84 (диапазон температур окружающего воздуха в рабочих условиях: −25…+55 °C и влажность до 100 % при температуре 30 °C).
Технические характеристики
Максимальное число подключаемых регулирующих клапанов3
Максимальное число подключаемых насосов2
Максимальное число релейных выходов8
Коммутируемое напряжение, не более, В250
Коммутируемый ток, не более, А2
Тип датчиков температурыDS1820
Диапазон измеряемых температур−55…+125°C
Максимальное число термодатчиков8
Тип канала „Аварийный выход“„Открытый коллектор“
Режимы работы регулятораручной, автоматический
Длительность программируемого время-температурного графика, недель1
Дискретность задания времени, час1
Дискретность задания температуры, °C1
Архив, час168
Сохранение информации о режимах и параметрах при пропадании питания, лет2
Тип интерфейсаRS 485
Напряжение питания электронного блока, В230 (частота 50 ± 1 Гц)
Потребляемая мощность, не более, ВА3
Габаритные размеры электронного блока (контроллера), мм230×168×92
Масса электронного блока, не более, кг1,5
