„КС“

Клапаны регулирующие седельные

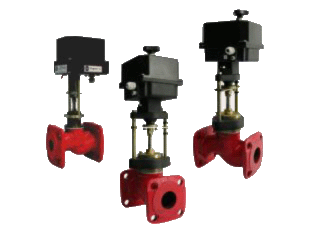

КС
Область применения
Клапаны регулирующие „КС“ применяются в составе систем автоматического управления и регулирования тепловой энергии ЦТП и ИТП жилых, общественных и производственных зданий, а так же в системах автоматического управления технологическими процессами различных производств с целью непрерывного регулирования параметров (расхода, давления и др.) рабочей среды.
Принцип работы
Управление клапаном осуществляется электрическим исполнительным механизмом (электроприводом). Усилие, развиваемое электроприводом, передается на шток затвора, который перемещается вверх и вниз, изменяя площадь проходного сечения между седлом и затвором. Изменение площади проходного сечения приводит к изменению расхода рабочей среды.
Технические данные и характеристики
Материалы основных деталей, соприкасающихся с рабочей средой: корпус клапана – ковкий чугун КЧ 30, плунжер – сталь 12Х18Н10Т, уплотнения – фторопласт Ф-4. Рабочая среда – любая не агрессивная жидкость, нейтральная по отношению к материалам деталей, соприкасающихся с ней. Диапазон температуры рабочей среды: 1…150 °С. Присоединение регулирующих клапанов к трубопроводу – фланцевое. Присоединительные фланцы – по ГОСТ 12820-80, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80. Рабочее положение регулирующего клапана относительно трубопровода может быть любым, кроме положения „электропривод внизу“. Регулирующие клапаны „КС“ работоспособны при наличии в рабочей среде механических примесей с размерами частиц до 70 мкм. Электроприводы имеют в своем составе ручной дублер управления, указатель положения плунжера, концевые выключатели и муфту предельного усилия. Значение времени полного открытия/закрытия регулирующего клапана и допустимый перепад давления gпридены в таблице. Регулирующие клапаны „КС“ выполнены в пылебpызгозащищенном исполнении и соответствуют степени защиты IP54 по ГОСТ 14254-96, по устойчивости к воздействию темпеpатуpы и влажности окpужающего воздуха – к гpуппе С1 по ГОСТ 12997-84 (диапазон температуры окружающего воздуха в рабочих условиях: −25…+55 °C; влажность до 100 % при температуре 30 °C).
...................................
„МP-01“
„КС“
„КПСС“
...................................
„КС с МЭП ТЭРМ“
Наименование показателяЗначение
Условный проход Ду, мм25325080100
Условное давление Ру, МПа1,6
Пропускная характеристикалинейная
Условная пропускная способность K, м32,56,3164063
4102563100
6,31640100160
Ход плунжера hi, мм1516202540
Диапазон регулирования7
Относительная протечка закрытого клапана от K, %0,01
Строительная длина, мм120140230310350
Габаритные размеры: длина - L, высота - H, мм, не более120140230310350
290435535605635
Масса, кг, не более45123244
Тип электроприводаМЭП ТЭРМ 320МЭП ТЭРМ 1200, МЭП ТЭРМ 2000, МЭП ТЭРМ 3700
Isomact ST.0Isomact ST.01
Наличие электронного отключения (защиты) при перегрузке двигателя электроприводаесть
Напряжение питания (управляющее напряжение) с частотой (50 ±1) Гц, В230
Номинальное усилие в зависимости от исполнения, НКС с МЭП ТЭРМ 320320
КС с МЭП ТЭРМ 12001200
КС с МЭП ТЭРМ 20002000
КС с МЭП ТЭРМ 37003700
КС с Isomact ST.01440
КС с Isomact ST.013600
Время полного открытия/закрытия
Ду, ммМЭП ТЭРМ-Время полного открытия/закрытия клапана, сDР, МПа (кгс/см2), не более
253201061,0 (10)
320,75 (7,5)
5012001401,0 (10)
5020001721,6 (16)
802151,0 (10)
8037001061,6 (16)
1001720,89 (8,9)
