„КПСС“

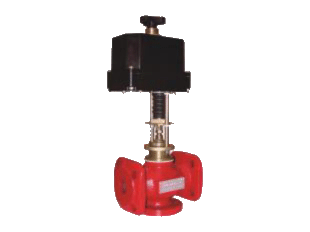

Клапаны прямоходные седельные смесительные
КПСС
Область применения
Клапаны прямоходные седельные смесительные „КПСС“ предназначены для установки на трубопроводах в отопительных сетях жилых и общественных зданий, а также системах горячего водоснабжения при смешивании двух потоков среды с целью регулирования различных параметров суммарного потока. Могут применяться для комплектования оборудования котельных, центральных и индивидуальных тепловых пунктов. Конструкция „КПСС“ обеспечивает работу в системах автоматического управления и регулирования, в т.ч. с использованием микропроцессорной техники.
Принцип работы
Принцип работы
Управление клапаном осуществляется электрическим исполнительным механизмом. Усилие, развиваемое ЭИМ, передается на шток затвора, который перемещается вверх и вниз, изменяя площадь проходного сечения между седлами и клапаном. Изменение площади проходного сечения приводит к изменению расхода подаваемой жидкости как в направлении А-АВ, так и В-АВ (направление подачи подмешиваемой жидкости). Перемещение штока вверх перекрывает подачу жидкости по направлению А-АВ.
Технические данные и характеристики
Материалы основных деталей клапана, соприкасающихся с рабочей средой: корпус – серый чугун СЧ 21-40, плунжер – сталь 12Х18Н10Т, уплотнения – фторопласт Ф-4. Рабочая среда – жидкие среды, нейтральные по отношению к материалам деталей, соприкасающихся со средой. Диапазон температуры рабочей среды: 1…150 °С. Присоединение регулирующих клапанов к трубопроводу – фланцевое. Присоединительные фланцы – по ГОСТ 12820-80, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80. Рабочее положение регулирующего клапана относительно трубопровода может быть любым, кроме положения „электропривод внизу“. Регулирующие клапаны „КПСС“ работоспособны при наличии в рабочей среде механических примесей с размерами частиц до 70 мкм. Электроприводы имеют в своем составе ручной дублер управления, указатель положения плунжера, концевые выключатели и муфту предельного усилия. Клапаны „КПСС“ выполнены в пылебpызгозащищенном исполнении и соответствуют степени защиты IP54 по ГОСТ 14254-96, по устойчивости к воздействию темпеpатуpы и влажности окpужающего воздуха – к гpуппе С1 по ГОСТ 12997-84 (диапазон температуры окружающего воздуха в рабочих условиях: −25…+55°C; влажность до 100 % при температуре 30 °C).
...................................
„МP-01“
„КП“
„КПСС“
...................................
„КПСС“
Наименование показателяЗначение
Условный проход Ду, мм253250
Условная пропускная способность K, м34; 6,3; 1010; 16; 2516; 25; 40
Условное давление Ру, МПа (кг/см2)1,6 (16)
Относительная протечка А-АВ % Кvy, не более0,5
Пропускная характеристика: А-АВ, В-АВлинейная
Ход плунжера hi, мм141520
Строительная длина, мм160180200
Тип ЭИММЭП ТЭРМ 320/133-20 или МЭП ТЭРМ 1200/175-25
Напряжение питания, В230
отребляемая мощность, не более, ВА5
Наличие электронного отключения (защиты) при перегрузке двигателя ЭИМесть
Номинальное усилие, Н3201200
