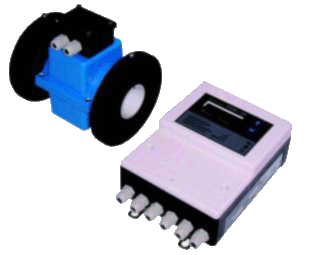

„РЭМ-01“
- Электромагнитные расходомеры
Область применения
Расходомеры „РЭМ-01“ предназначены для измерения объемного расхода и объема любой неагрессивной жидкости с удельной электропроводимостью от 10-3 до 10 См/м. Могут использоваться для коммерческого учета холодной и горячей воды в жилищно-коммунальном, сельском хозяйствах, в качестве технологических на различных промышленных предприятиях, а также для учета напорных стоков.Принцип работы
В приборах применяется оправдавший себя магнитно-индукционный принцип измерения расхода, основанный на явлении электромагнитной индукции, т.е. наведения в потоке жидкости, движущейся в поперечном магнитном поле, разности потенциалов, пропорциональной средней скорости потока.Функциональные параметры
- 1. Модели расходомеров, в зависимости от конструктивного исполнения и программного обеспечения, приведены в таблице.
- 2. Расходомеры в зависимости от исполнения и при наличии индикатора обеспечивают индикацию и архивирование следующих параметров:
- – объемный расход жидкости, м3/ч;
- – объем жидкости, м3;
- – среднечасовые, среднесуточные и среднемесячные значения параметров объемного расхода жидкости;
- – календарь с указанием года, месяца, числа, часа, минут и секунд;
- – время работы прибора, ч;
- – вpемя pаботы с ошибками, ч;
- – индикация самодиагностики и автокалибровки.
- 3. Вывод информации – жидкокристаллический индикатор. Расходомер имеет также последовательные интерфейсы RS232 и RS485 с возможностью подключения к ЭВМ, переносному пульту, модему или напрямую к принтеру, для снятия накопленной информации или организации системы автоматизированного сбора данных.
- 4. Энергонезависимый архив – среднечасовой (за 168 час.), сpеднесуточный (за 90 сут.) и среднемесячный (за 24 мес.) паpаметpов количества теплоты, объемного или массового расхода, температуры, давления теплоносителя.
Краткие технические характеристики
- 1. Расходомеры работоспособны в диапазоне температуры жидкости 0…150 °С и при изменении удельной электрической проводимости от 10-3 до 10 См/м.
- 2. Пределы измерения расхода жидкости в зависимости от диаметра условного прохода ППР приведены в таблице.
- 3. Допускаемая относительная погрешность при измерении расхода и объема жидкости для каждого канала измерения: ±1% в диапазоне расхода 4…100 % от Qmax и ±(2+0,02Qmax/ Q)% в диапазоне расхода от Qmin до 4% включительно от Qmax.
- 4. Наличие, в зависимости от исполнения, одного или двух пропорциональных расходу выходных токовых сигнала (4 – 20 мА) и одного или двух гальванически развязаных импульсных выхода типа „открытый коллектор“.
- 5. Длина прямых участков - 3dу до и 1dу после ППР.
- 6. Электрическое питание осуществляется от сети переменного тока напряжением 230 В, частотой 50±1 Гц; Потребляемая мощность менее 10 ВА.
- 7. Присоединение ППР к трубопроводу - фланцевое. Присоединительные фланцы по ГОСТ 12820, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815.
Обозначение исполнения расходомера | Характеристики | Количество первичных преобразователей расхода (ППР) |
---|---|---|
РЭМ-01-1-0 | Без индикации. Имеет один пропорциональный расходу выходной токовый сигнал и один импульсный | 1 |
РЭМ-01-2-0 | Без индикации. Имеет два пропорциональных расходу выходных токовых сигнала и два импульсных | 2 |
РЭМ-01-1-1 | Без индикации. Имеет один пропорциональный расходу выходной токовый сигнал и один импульсный | 1 |
РЭМ-01-2-1 | Без индикации. Имеет два пропорциональных расходу выходных токовых сигнала и два импульсных | 2 |
Диаметр условного прохода ППР, мм | Диапазон расхода | |
---|---|---|
Минимальный, м3/ч | Максимальный, м3/ч | |
15 | 0,15 | 5 |
25 | 0,16 | 16 |
32 | 0,3 | 30 |
50 | 0,5 | 50 |
80 | 1,6 | 164 |
100 | 2,5 | 250 |
