Паспорт на компактный теплосчетчик Integral-MK MaXX

1. НАЗНАЧЕНИЕ

Компактный счетчик тепловой энергии Integral-MK MaXX является высокоточным прибором, работающим в комплекте с гидравлическими расходомерами и позводяющим производить все измерения, необходимые для организации расчетов за тепловую энергию.

2. КОМПЛЕКТНОСТЬ

Состоят из гидравлического расходомера капсульного исполнения с интегрированным электронным вычислительным устройством, термоизмерительных зондов, монтажного ключа, монтажног комплекта с обратной погружной гильзой и слепым фланцем для промывки и испытания под давлением и 2-мя шаровыми кранами, латунного монтажного профиля с интегрированной погружной гильзой для трубопровода подачи, пломбировочного материала.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

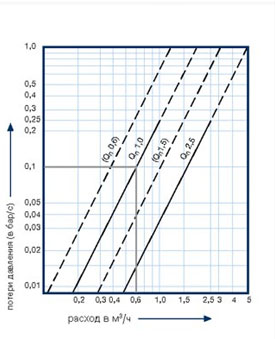

Характеристики  расходомера Характеристики расходомера График потерь

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Теплосчетчик состоит из специально спроектированного из гидравлического расходомера капсульного исполнения с интегрированным электронным вычислительным устройством, термоизмерительных зондов, монтажног комплекта с обратной погружной гильзой и слепым фланцем для промывки и испытания под давлением и 2-мя шаровыми кранами, латунного монтажного профиля с интегрированной погружной гильзой для трубопровода подачи.

Датчики посылают на интегратор импульсы, пропорциональные объему воды, которые используются для подсчета израсходованной тепловой энергии:
ЭНЕРГИЯ(МВтч) = ОБЪЕМ(м3) х ΔТ(°C) х K(поправочный коэффициент на энтальпию и плотность)

Протекающая через счетчик вода приводит во вращение горизонтально расположенную турбину с частотой вращения, пропорциональной расходу воды. В конструкции счетчика используется патент фирмы Allmess GmbH , позволяющий значительно увеличить чувствительность, метрологическую надежность и долговечность ( износостойкость ) счетчиков.

5. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

5.1.Могут быть установлены как в горизонтальном, так и в вертикальном трубопроводе.

5.2. При монтаже счетчика необходимо соблюдать следующие требования:
– счетчик, как правило, монтируется на горизонтальном или вертикальном участке трубопровода сумматором вверх;
– место расположения счетчика должно быть выбрано таким образом, чтобы он всегда был заполнен водой;
– перед установкой счетчика трубопровод должен быть очищен от окалины и ржавчины и промыт водой;
– стрелка на корпусе счетчика должна совпадать с направлением потока воды в трубопроводе;
– после установки счетчика сварочные работы на трубопроводе не допускаются.

5.3. Перед началом работы проводится кратковременный пропуск воды через счетчик с целью удаления воздуха из системы.

5.4. Рекомендуется установка перед счетчиком фильтра с целью защиты механизма счетчика от загрязненной воды.

ВНИМАНИЕ! Во время пуска счетчика в работу необходимо медленно открывать задвижку до тех пор, пока не выйдет весь воздух. Не допускается резкое открытие задвижки, что может привести к гидравлическому удару по измерительному механизму счетчика.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В процессе эксплуатации счетчика необходимо:
– содержать в чистоте наружные поверхности счетчика;
– регулярно проводить осмотр счетчика, проверяя: нет ли течи в местах соединения счетчика с трубопроводом. При появлении течи - заменить прокладки.

7. УКАЗАНИЯ ПО ПОВЕРКЕ

Счетчики подвергаются поверке по ГОСТ 8.156 или согласованной с ним методикой поверки, утвержденной в установленном порядке.

8. СИГНАЛИЗАЦИЯ, ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И ИНФОРМАЦИЯ, ВЫВОДИМАЯ НА ТАБЛО

При нажатии красной кнопки активируется многофункциональный жидкокристаллический дисплей.

Переход на другой уровень показаний осуществляется путем более долгого ( около 3 секунд ) нажатия на кнопку. Смена показаний в пределах одного уровня осуществляется коротким нажатием кнопки.

1. уровень « теплосчетчик »

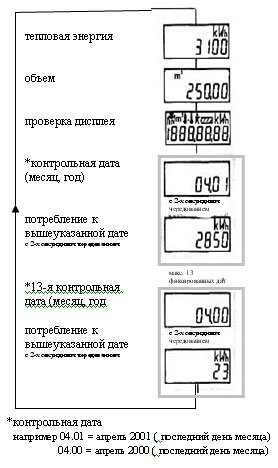

Уровень – теплосчетчик

2. уровень « теплосчетчик »

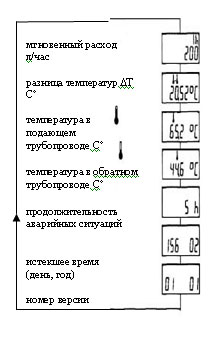

Уровень – теплосчетчик

2. уровень «счетчики воды + опции» активируются только в случае наличия подключения водомеров или системы M-BUS

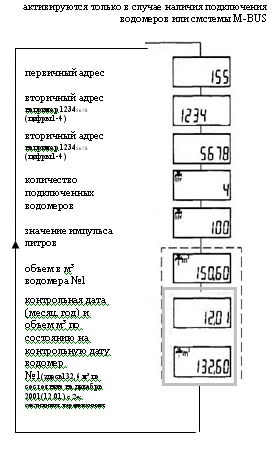

Уровень – счетчик воды + опции

9. УКАЗАНИЯ ПО РЕМОНТУ

9.1. Ремонт счетчиков осуществляется предприятием, имеющим лицензию на ремонт счетчиков воды.

9.2. После ремонта счетчики подвергаются поверке. Счетчик представляется на поверку вместе с паспортом.

10. УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

10.1. Счетчики должны храниться в упаковке предприятия - изготовителя согласно условий хранения 3 по ГОСТ 15150-69.

10.2. Воздух в помещении, в котором хранятся счетчики, не должен содержать коррозионно-активных веществ.

10.2. Транспортирование должно соответствовать условиям 5 по ГОСТ 15150-69.

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11.1. Изготовитель гарантирует соответствие счетчика требованиям, указанным в разделе 2, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

11.2. Гарантийный срок эксплуатации счетчиков - 24 месяца с даты выпуска.

11.3. Рекламации в период гарантийной эксплуатации счетчиков предъявляются торгующей организации.

11.4. Настоящая гарантия распространяется исключительно на стандартную замену или ремонт изделия, или его части, по выбору Изготовителя.

12. СВЕДЕНИЯ О ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ И ПОВЕРКЕ ПРИ ВЫПУСКЕ ИЗ РЕМОНТА

Таблица сведений о поверке
ДатаВиды поверкиРезультаты поверкиПодпись гос. поверителяОттиск поверит. клейма

13. СВЕДЕНИЯ О КЛЕЙМЕНИИ СЧЕТЧИКОВ

Виды клейма

Рисунки поверительного клейма завода-изготовителя для счетчиков воды и тепла

14. ОТМЕТКА О ПРОДАЖЕ

Дата продажи Подпись и печать
торгующей организации
