TECNO
- Центробежные горизонтальные многоступенчатые центробежные бесшумные насосы. Mаксимальная высота всасывания с обратным клапаном до 9 метров
Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материлам деталей насоса.Основные области применения
Подъем воды из колодцев, емкостей, озер, рек и других источников. Работа в различных модульных системах и установках водоснабжения, орошения, осушения и повышения давления. Подача воды для бассейнов, фонтанов, моечного оборудования и других производственно-хозяйственных нужд.Преимущества
Бесшумная работа. Высокая надежность. Тепловая защита двигателя. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания.Конструкция
Бесшумный многоступенчатый центробежный насос c горизонтальным всасывающим и вертикальным напорным патрубками с внутренней резьбой. Рабочие колеса смонтированы непосредственно на вал мотора. Самосмазывающиеся подшипники снимают напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность торцевого уплотнения вала и позволяет использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском и конденсатором.Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 55. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный. Встроенная тепловая защита (однофазное исполнение).Материалы
Корпус насоса - нержавеющая cталь AISI 304. Рабочие колеса - нержавеющая cталь AISI 304. Вал - нержавеющая cталь AISI 420. Диффузоры - армированный Noryl. Уплотнение вала – торцевое графито-стеатитовое. Корпус мотора - алюминий L-2630. Уплотнительные кольца – EPDM/NBR.- Дополнительное оборудование - PROTEC.

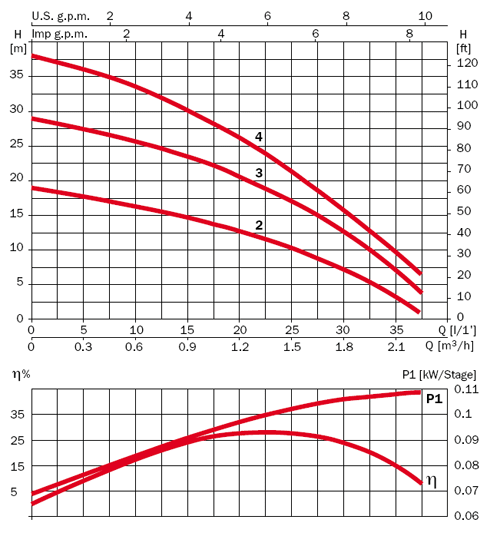

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 37,5 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,25 | ||
TECNO 05 2 M | 17,7 | 16,7 | 14,9 | 12,7 | 10,2 | 7,4 | 3 | 1 | ||
TECNO 05 3 M | 27,5 | 26 | 23,2 | 20,1 | 17,2 | 12,5 | 7,4 | 4 | ||
TECNO 05 4 M | 36 | 33,5 | 30 | 26,5 | 21,5 | 16 | 10 | 7 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
TECNO 05 2 M | 1,2 | 0,25 | 0,11 | 0,15 | 6 | ||||
TECNO 05 3 M | 1,6 | 0,35 | 0,19 | 0,25 | 6 | ||||
TECNO 05 4 M | 2 | 0,45 | 0,19 | 0,25 | 6 |

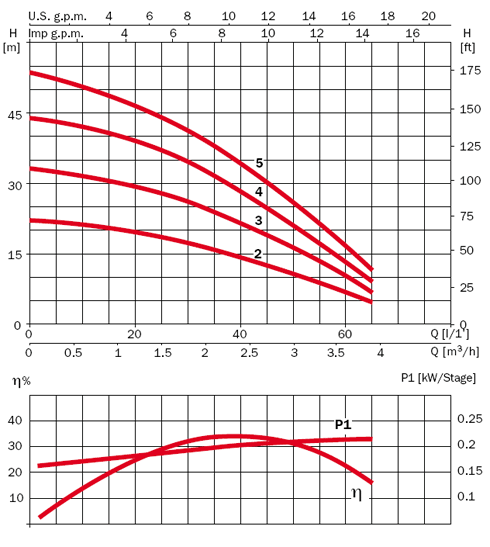

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 10 | 20 | 30 | 35 | 40 | 50 | 60 | 65 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 0,6 | 1,2 | 1,8 | 2,1 | 2,4 | 3,0 | 3,6 | 3,9 | ||
TECNO 15 2 M | TECNO 15 2 | 21 | 20 | 16,5 | 16 | 14 | 10,5 | 7 | 5 | |
TECNO 15 3 M | TECNO 15 3 | 32 | 30 | 26 | 24 | 22 | 17 | 10,5 | 7 | |
TECNO 15 4 M | TECNO 15 4 | 43 | 39 | 35 | 32 | 27 | 21,5 | 14 | 9 | |
TECNO 15 5 M | TECNO 15 5 | 51 | 47 | 42 | 38 | 34 | 25 | 17 | 12 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
TECNO 15 2 M | TECNO 15 2 | 2 | 1,9 | 1,1 | 0,45 | 0,5 | 0,24 | 0,33 | 12 |
TECNO 15 3 M | TECNO 15 3 | 2,8 | 2,1 | 1,2 | 0,6 | 0,6 | 0,37 | 0,5 | 12 |
TECNO 15 4 M | TECNO 15 4 | 3,5 | 2,9 | 1,7 | 0,8 | 0,8 | 0,55 | 0,75 | 12 |
TECNO 15 5 M | TECNO 15 5 | 4,1 | 3,1 | 1,8 | 1 | 1 | 0,66 | 0,9 | 12 |

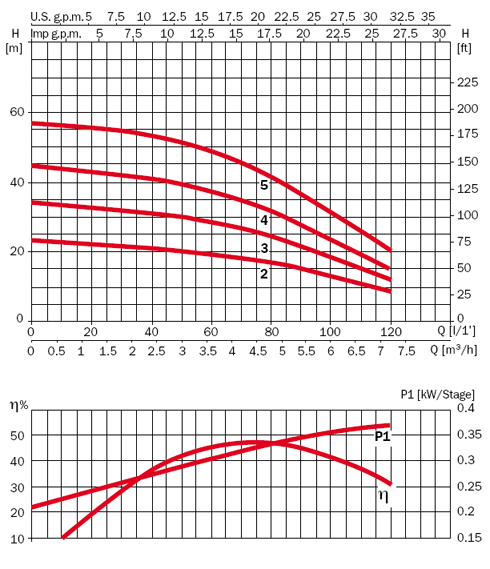

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 15 | 30 | 45 | 60 | 75 | 90 | 105 | 120 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 0,9 | 1,8 | 2,7 | 3,6 | 4,5 | 5,4 | 6,3 | 7,2 | ||
TECNO 25 2 M | TECNO 25 2 | 22 | 21 | 20,5 | 19 | 17 | 15 | 12 | 8 | |
TECNO 25 3 M | TECNO 25 3 | 33 | 32 | 30,5 | 28 | 26 | 22 | 17 | 12 | |
TECNO 25 4 M | TECNO 25 4 | 43 | 42 | 40 | 37 | 33 | 28 | 22 | 15 | |
TECNO 25 5 M | TECNO 25 5 | 56 | 55 | 52,5 | 48 | 43 | 37 | 29 | 20 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
TECNO 25 2 M | TECNO 25 2 | 4,3 | 2,9 | 1,7 | 0,9 | 0,85 | 0,55 | 0,75 | 16 |
TECNO 25 3 M | TECNO 25 3 | 5,5 | 3,5 | 2 | 1,2 | 1 | 0,75 | 1 | 16 |
TECNO 25 4 M | TECNO 25 4 | 6,8 | 4,3 | 2,5 | 1,5 | 1,4 | 0,92 | 1,25 | 16 |
TECNO 25 5 M | TECNO 25 5 | 8,2 | 5,2 | 3 | 1,8 | 1,7 | 1,1 | 1,5 | 25 |
