Как правильно выбрать мотопомпу?

Общие советы:
– Для небольшого садового участка в 6 соток будет достаточно мотопомпы малой мошности;
– Для автономного водяного снабжения водой загородного коттеджа подойдет мотопомпа средней мошности;
– Для осушения водоемов среднего размера вам потребуются мотопомпы высокой мошности.

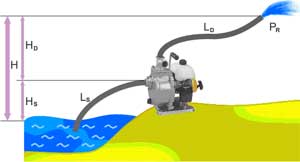

Исходные данные:
– Максимальная производительность (Q, л/мин);
– Высота водяного столба между расположением мотопомпы и точкой разбора (H);
– Потери во время передачи воды ( K, гидравлическое сопротивление в трубопроводах, соединениях, кранах).
– Высота расположения помпы по отношению к уровню забора воды (Hs);
– Высота подъема (Hd);
– Давление жидкости на выходе в точке разбора (Pr, 1 бар = 10 м. вод. столба);
– Общая длина трубопровода от точки забора до точки разбора (L);
– Длина трубопровода от точки забора до помпы (Ls);
– Длина трубопровода от помпы до точки разбора (Ld).
Потери на трубопроводных соединениях:
– Кран полностью открыт – 1 м;
– Т-образный переходник – 3 м;
– Разворот на 180 градусов – 2,5 м;
– Поворот на 90 градусов – 2 м;
– Изгиб на 45 градусов – 1,5 м.
Задача:
Для мотопомпы производительностью 600 л/мин с патрубками 2х2 дюйма или 50х50 мм, установленной на расстоянии 2 м от водоема (Ls = 2 м) с длиной подающего шланга 50 м (Ld = 50 м). Дополнительно подсоединен кран (К = 1 м). Помпа установлена на высоте 5 м от поверхности забора (Hs = 5 м). Высота точки разбора от мотопомпы - 2 м (Hd = 2 м). Желаемое давление на выходе (в точке разбора) должно составлять 0,5 атм, что соответствует примерно 5 м водяного столба (Pr = 5 м).
Расчет:
1. Общий расчет длины трубопровода: L = Ls + Ld + K = 2 + 50 + 1 = 53 м
2. Расчет общей высоты подъема: H = Hs + Hd + Pr = 5 + 2 + 5 = 12 м
3. Расчет эквивалентной высоты подъема: Hэ = H + 0,25*L = 12 + 0,25*53 = 25 м
4. По графику для двухдюймовой помпы величина расхода воды в точке разбора при полученном значении эквивалентной высоты составляет примерно 200 л/мин.
Если у Вас остались сомнения по выбору необходимой модели мотопомпы, в этом случае мы настоятельно рекомендуем по всем неясным вопросам или за дополнительной информацией обращаться к нашим специалистам.
